Update 2-4-2026 Uni-Tx-Plus Controller project
Een aantal jaren geleden kwam PI6ANH met een PLL gestuurde ATV zender genaamd de “UNI-TX”, een hardware versie voor 23cm en voor 13 cm en elke toepassing zijn eigen software versie.
Die “UNI-TX” heeft een controller met 2×16 LCD display.

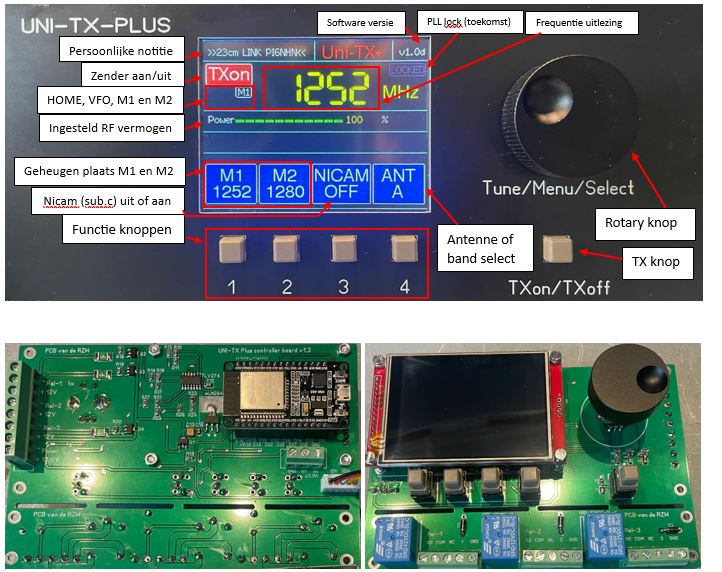

Nu is er de UNI-TX-PLUS controller op basis van één software versie voor alle toepassingen op Arduino platform en voorzien van 3.2 inch TFT scherm.
Deze nieuwe UNI-TX-PLUS controller kan de oude UNI-TX controller met het 2×16 LCD display vervangen zonder aanpassingen aan de “UNI-TX” ATV zender mits er glasdoorvoeren gebruikt zijn voor I2C.
De besturing is voorzien van voorkeuze kanalen, band select voor gebruik twee toepassingen per aangesloten UNI-TX ATV zender en mogelijkheden om uitgangen aan te sturen voor externe schakelingen.
Zie oude handleiding en toepassing documenten die hier beschikbaar zijn, nieuwe handleiding in de maak..
Handleiding
Toepassingen
Schema
Om het gebruik van de UNI-TX-PLUS voor iedereen mogelijk te maken zijn de volgende onderdelen beschikbaar:
€10,- Losse print
€90, Compleet gebouwde unit met ESP32 en TFT scherm.
€15,- 2HE aluminium front met ronde gaten voor drukknoppen voor zelf gebouwde controllers (In Voorraad)
€15,- 2HE aluminium front met vierkante gaten voor drukknoppen voor compleet gebouwde controllers (In Voorraad)
Letop! We bieden alleen de controller aan voor gebruik op al in bezit zijnde “UNI-TX” ATV zenders, ACB zenders werken ook op met deze controller.
Er is een update voor de UNI-TX+ controller.
De update is een aangepaste bediening aangevuld met:
- Baseband gain sturing voor DAC met highspeed opamp om baseband niveau aan te passen, losse hardware nodig.
- Web controller via ingebouwde wifi module in ESP32 met web menu waar je de UNI-TX+ zelfs zonder display zou kunnen gebruiken.
- TFT of IPS scherm mogelijk, IPS heeft geen inkijkhoek en geeft dus geen grijze waas over het scherm als je er niet recht voor zit.
Je kunt hem hier bestellen: https://a.aliexpress.com/_Eu7SXkc of zoek op “ips Ili9341 3,2”
Bij eerste gebruik nieuwe software wordt gevraagd of er een TFT (default) of IPS scherm aanwezig is.

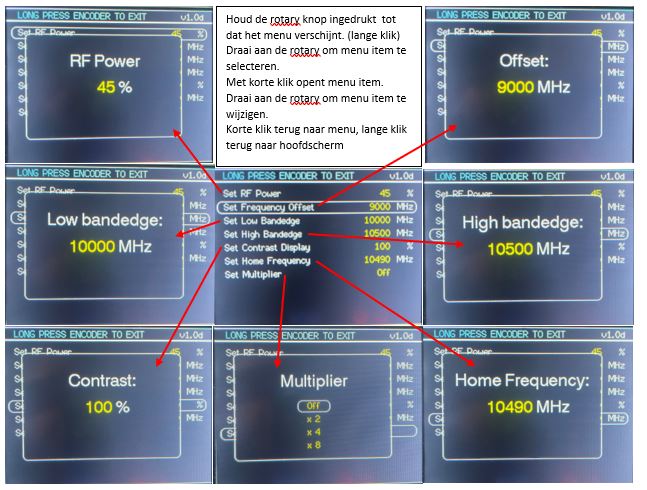

Later is dit te wijzigen in geforceerde menu te open door functie knop 4 vast te houden tijdens opstarten.
Hier kun je ook de naar de factory default resetten. Long press= reboot - Nieuwe software kun je eenvoudig in de ESP32 flashen met batch file in de ZIP beschikbaar op de website van PI6NHN
Geen libraries of arduino IDE nodig. dubbel klik de flash.bat, kies de COM poort van de ESP32 die je wilt flashen.
Na ~ halve minuut is de nieuwe software geladen, eerste boot in in de default waarde
Wat is er veranderd aan de bediening met hardware controller:

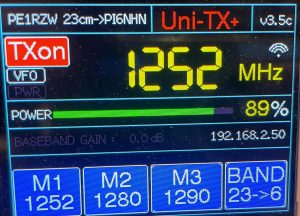

- De HOME frequentie is verdwenen, korte klik op rotary schakelt tussen kunnen instellen van FREQ of POWER.
- Power bar heeft hogere resolutie, bestaat nu uit 100 segmenten, elke % erbij of eraf is te zien.
- Er zijn maximaal 4 memories (eerste 2 vast) te gebruiken per band, elke memory slaat actuele Frequentie in MHz, Power in % en Baseband Gain in dB op.
- De relay functie en de antenne A en A omschakel functie kunnen in menu in en uitgeschakeld worden, dit heeft invloed op beschikbaarheid van resp. M3 en/of M4
- Wifi instellingen zoals AP en Client, DHCP of static IP, scannen wifi netwerken beschikbaar.
Als er wifi link is zijn IP adres en Wifi symbool zichtbaar.
- Waarde voor Frequentie, Power zijn te wijzigen op 3 manieren.

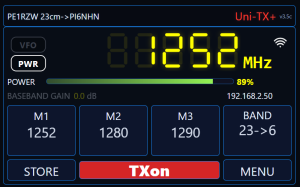

Waarde down: Op de linker kant klikken van de uitgelezen waarde
Waarde invoeren toetsenbord: Klik in midden van de uitgelezen waarde activeert een prompt, na wijzigen -> OK -> Waarde wijzigt.
Waarde up: Op de rechter kant klikken van de uitgelezen waarde - De Baseband Gain waarde is alleen met de prompt te wijzigen.
- Opslaan actuele waardes onder Memory knop: STORE->Memory knop.
- Snel wijzigen Label links boven controller door er op te klikken en in de prompt de tekst te wijzigen->OK
- Menu opent web menu instellingen van de controller, elke wijziging met edit prompts is direct op scherm controller te zien na OK.
- F3 en F4 knoppen en de statussen kunnen de labels van worden aangepast via de Label Editor in de hardware, maar ook de web controller.
- TX knop geeft huidige status aan, klikken wijzigt de status.
