PI6NHN zend uit op 10.150 GHz op ruim 27 meter hoogte .

De antenne die hiervoor wordt gebruikt is een 2×20 slots golfpijp rondstraler.

Via een UNI-TX op 13 cm (2537,5 MHz ) gaat er een kabel naar de buitenbehuizing waar een 4 voudiger inzit.

Deze 4 voudiger zet het signaal om naar 10.150 GHz

De eindtrap wordt ingestuurd met 40 mw en zorgt er voor dat er 2 watt bij de antenne aankomt .

Audio:

Nicam                    6.552     MHz
Audio Chat1          7.02       MHz
Audio Chat1          7.20       MHz
Audio Chat2         7.38     MHz
Audio Chat2         7.56     MHz



Alle ingangsfrequenties kunt u vinden bij de link: Ingangsfrequenties



Daarbij staat PI6NHN ook gekoppeld met diverse andere ATV relais station in Noord-Holland, namelijk: PI6HHW, PI6ZDM, PI6HLM en PI6ALK

Tevens kunt u ook bij ons inloggen via skype (PI6NHN)

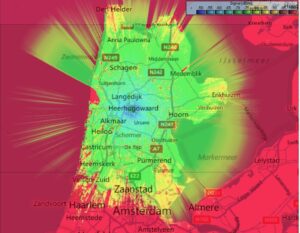

Onderstaand een ontvangst plot, van de regio Noord-Holland, waar wij in theorie, met een vrijzicht verbinding te ontvangen zijn.

Deze is gemaakt, voor een Antenne hoogte van 7 meter met een antenne versterking van 23dBi





Klik op de Afbeelding voor grotere weergave in PDF!

Graag zien of horen wij u graag
